Vigtig indsigt | Forklaring |
|---|---|
DALI er en åben standard | Understanding DALI lysstyring is essential. DALI (Digital Addressable Lighting Interface) er specificeret i IEC 62386 og understøtter produkter fra alle fabrikanter uden leverandørlåsning. |
Op til 64 adresser pr. segment | Et enkelt DALI-segment kan adressere op til 64 individuelle enheder og 16 grupper, hvilket giver fleksibel zoneopdeling. |
DALI-2 er den nuværende standard | DALI-2 introducerede certificering og bedre interoperabilitet mellem enheder fra forskellige producenter sammenlignet med den originale DALI-1. |
Energibesparelser op til 70 % | Korrekt implementeret DALI lysstyring med sensorer og dagslyskompensation kan reducere energiforbruget til belysning med op til 70 %. |
Commissioning er afgørende | Uden korrekt commissioning og adressering udnytter de fleste DALI-anlæg under halvdelen af systemets faktiske potentiale. |
Integration med andre protokoller | DALI integreres med KNX, BACnet, Modbus og Casambi, hvilket gør det til en kernedel af moderne bygningsautomatik. |
Indholdsfortegnelse
DALI lysstyring er den digitale standard, der giver præcis, individuel kontrol over hvert enkelt armatur i et belysningssystem. Det er ikke bare dæmpning — det er fuld tovejskommunikation, fejldiagnostik og energirapportering i ét system. Denne guide forklarer, hvad DALI er, hvordan det virker i praksis, og hvad du skal vide for at få det til at fungere optimalt.
Hvad er DALI lysstyring?
DALI lysstyring er et digitalt kommunikationsprotokol til belysningsstyring, specificeret i den internationale standard IEC 62386, der giver individuel adressering og tovejskommunikation mellem controller og armaturer. Det adskiller sig fra analoge systemer ved at hvert armatur har sin egen digitale adresse og kan rapportere status tilbage til styresystemet.
Definition og international standard
DALI står for Digital Addressable Lighting Interface. Protokollen er defineret og vedligeholdt af DALI Alliance og er specificeret i IEC 62386 [1]. Som åben standard betyder det, at produkter fra forskellige fabrikanter kan arbejde sammen — ingen leverandørlåsning, ingen proprietære begrænsninger.
Standarden skelner i dag primært mellem to versioner:
DALI-1 (original): Grundlæggende digital lysstyring, men uden formel certificering af interoperabilitet
DALI-2: Udvidet standard med obligatorisk produktcertificering, bedre interoperabilitet og understøttelse af inputenheder som sensorer og tasteflade [2]
Ifølge DALI Alliance er DALI-2 den nuværende anbefalede standard for alle nye installationer pr. 2026, da den sikrer, at certificerede produkter fra forskellige producenter fungerer korrekt sammen [2].
Hvad adskiller DALI fra andre protokoller?
Mange installatører kender 0-10V dæmpning eller TRIAC-styring fra ældre systemer. DALI er fundamentalt anderledes:
Tovejskommunikation: Armaturer rapporterer status, fejl og lampetimer tilbage til controlleren
Individuel adressering: Op til 64 enheder pr. segment med unikke adresser
Gruppelogik: Op til 16 grupper og 16 scener pr. segment uden ekstra ledninger
Fejldiagnostik: Systemet kan registrere defekte lamper og drivere automatisk
Åben standard: Fri for leverandørbinding, i modsætning til proprietære protokoller [3]
Pro Tip: Vælg altid DALI-2-certificerede produkter til nye installationer. Certificeringen garanterer interoperabilitet og giver dig friheden til at skifte komponenter fra én producent ud med en anden — uden at skulle rekonfigurere hele systemet. Dette er en vigtig ting at huske
Fra et installationsperspektiv kræver DALI kun et to-ledet buskabel til kommunikation, der kan løbe parallelt med strømforsyningen til armaturerne. Det reducerer kabelomkostninger og installationstid markant sammenlignet med traditionelle on/off-styringer med separate styreledninger til hver zone [3].
Hvordan virker DALI lysstyring?
DALI lysstyring fungerer ved at sende digitale kommandoer over en to-ledet bus, hvor en DALI-controller kommunikerer med op til 64 individuelle enheder, der hver har en unik adresse tildelt under commissioning.
Systemarkitektur og kommunikation
Et DALI-system består af tre grundlæggende elementer:
DALI-controller (master): Sender kommandoer og modtager statusbeskeder fra alle tilsluttede enheder
DALI-drivere (slaves): Elektroniske drivere integreret i armaturer, der modtager og udfører kommandoer
DALI-bus: Et to-ledet kabel (maks. 300 meter pr. segment) der forbinder alle enheder
Kommunikationen sker asynkront med en overføringshastighed på 1.200 bit/s. Det lyder langsomt, men er mere end tilstrækkeligt til lysstyring, da en kommando til alle enheder sendes på under et sekund [1].

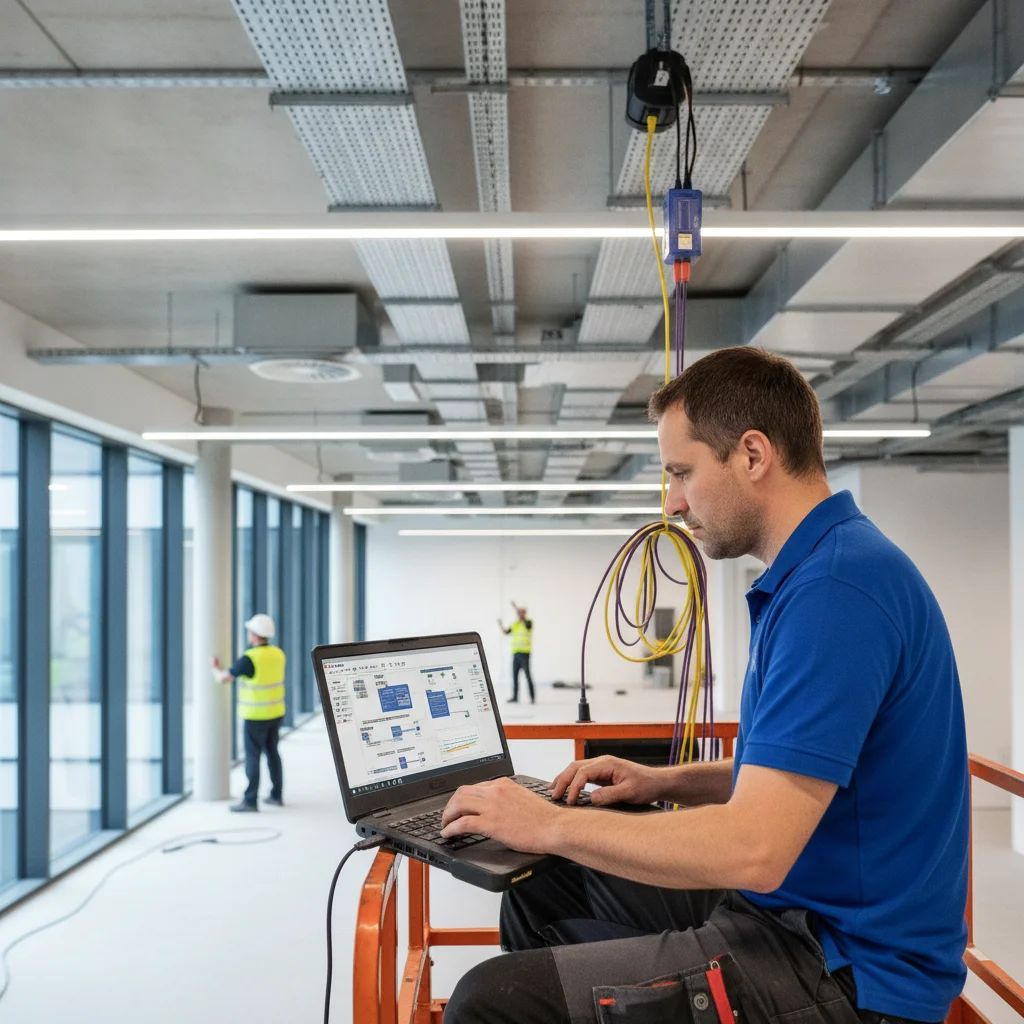

Adressering og commissioning
Adressering er det trin, de fleste installatører undervurderer. Under commissioning tildeler controlleren en unik adresse (0-63) til hver enhed på bussen. Dette sker typisk via et commissioning-softwareværktøj.
Processen foregår normalt i disse trin:
Tilslut alle DALI-enheder til bussen og tænd for strøm
Kør en automatisk scanning, der finder alle tilsluttede enheder
Tildel individuelle adresser til hver enhed (manuelt eller automatisk)
Opret grupper og scener baseret på projektets krav
Konfigurer sensorer og tidsplaner
Test og dokumenter hele konfigurationen
I praksis er commissioning det afgørende trin. Fra vores erfaring med DALI-projekter i Danmark er mangelfuld adressering og dårlig dokumentation de hyppigste årsager til, at systemer ikke fungerer som forventet efter aflevering.
DALI-2 og inputenheder
En væsentlig forbedring i DALI-2 er understøttelsen af Part 3-inputenheder. Det betyder, at sensorer, bevægelsesdetektorer og lysknapper nu er en integreret del af DALI-bussen, ikke separate systemer [2]. Konkret giver det:
Bevægelsessensorer direkte på DALI-bussen
Dagslyssensorer med automatisk kompensation
Trykknapper og interfaces som DALI-enheder
Energimåling pr. armatur via Part 3xx-enheder
ESYLUX, der er en anerkendt producent inden for DALI-2-sensorer, beskriver, hvordan Part 3-enheder muliggør en fuldt integreret løsning, hvor sensorer og styring kommunikerer på samme bus [4].
Fordele ved DALI lysstyring i 2026
DALI lysstyring giver dokumenterede energibesparelser, fleksibel zoneopdeling og fremtidssikret integration — det er de tre primære grunde til, at standarden dominerer kommercielle installationer i 2026.
Energibesparelser og bæredygtighed
Energieffektivitet er den mest håndgribelige fordel. Et korrekt implementeret DALI-anlæg med bevægelsessensorer og dagslyskompensation reducerer typisk energiforbruget til belysning med 40-70 %. Tilbagebetalingstiden ligger typisk på 3-5 år, afhængigt af anlæggenes størrelse og anvendelsesmønster.
Konkrete besparelsesmekanismer inkluderer:
Dagslyskompensation: Systemet dæmper armaturer automatisk, når naturligt lys er tilstrækkeligt
Tilstedeværelsesstyring: Lys slukker automatisk i tomme rum
Scenestyring: Præcis dæmpning til opgavespecifik belysning frem for fuld effekt hele dagen
Energirapportering: DALI-2 Part 3xx muliggør energimåling pr. armatur til dokumentation og fakturering
At K.A. Tech har vi fundet, at energibesparelserne i mange projekter overstiger de forventede tal, når commissioning er korrekt udført og sensorerne er kalibreret til det faktiske anvendelsesmønster i bygningen.
Fleksibilitet og fremtidssikring
DALI's åbne standard giver en fleksibilitet, som proprietære systemer ikke kan matche. Fordi standarden er fri og certificeret, kan du:
Udskifte armaturer fra én producent med en anden uden rekonfiguration
Udvide anlægget med nye enheder uden at ændre eksisterende konfiguration
Integrere med KNX, BACnet, Modbus og Casambi via gateways [5]
Opgradere fra DALI-1 til DALI-2 gradvist
Egenskab | DALI-1 | DALI-2 | 0-10V / Analog |
|---|---|---|---|
Individuel adressering | ✅ Ja | ✅ Ja | ❌ Nej |
Tovejskommunikation | ✅ Ja | ✅ Ja | ❌ Nej |
Produktcertificering | ❌ Ikke obligatorisk | ✅ Obligatorisk | N/A |
Inputenheder på bus | ❌ Nej | ✅ Ja (Part 3) | ❌ Nej |
Energimåling | ❌ Begrænset | ✅ Part 3xx | ❌ Nej |
Åben standard | ✅ Ja | ✅ Ja | ✅ Ja |
Integration med andre protokoller er en styrke, som LK beskriver i deres vejledning om KNX og DALI — de to protokoller komplementerer hinanden, hvor KNX håndterer den overordnede bygningsstyring og DALI tager sig af den præcise lysstyring [5].
Typiske fejl og udfordringer ved DALI installation
De hyppigste problemer med DALI lysstyring opstår ikke i selve protokollen, men i installationen, commissioning og dokumentationen — tre områder, der ofte undervurderes i projektplanlægningen.
Fejl under installation og adressering
En klassisk fejl er at blande DALI-1 og DALI-2-enheder i samme segment uden at verificere kompatibilitet. Selvom begge versioner er baseret på samme fysiske bus, kan adfærdsforskelle give uforudsigelige resultater, særligt med inputenheder [2].
Andre hyppige installationsfejl inkluderer:
For lang buslængde: DALI-bussen må maksimalt være 300 meter. Overskydes dette, opstår kommunikationsfejl
For mange enheder pr. segment: Maks. 64 enheder pr. segment. Overskrides dette, mister systemet adresser
Forkert strømforsyning: DALI-bussen kræver en dedikeret DALI-strømforsyning — den må ikke deles med andre systemer
Manglende potentialudligning: Jordforbindelsesproblemer kan forstyrre kommunikationen på bussen
Blanding af DALI og 0-10V: De to protokoller er ikke kompatible og må ikke forbindes
En kunde i byggesektoren kontaktede os, fordi halvdelen af armaturer i et nyt kontorbyggeri ikke reagerede korrekt på styrekommandoer. Problemet viste sig at være en buslængde, der overskred 300 meter, kombineret med en utilstrækkelig DALI-strømforsyning. To timer med fejlfinding og korrekt dokumentation løste problemet fuldstændigt.
Commissioning og dokumentationsfejl
Manglende dokumentation er den fejl, der koster mest på lang sigt. Hvis adresser, grupper og scener ikke er dokumenteret, er ethvert fremtidigt servicebesøg en gisning.
Pro Tip: Eksportér altid konfigurationsfilen fra dit commissioning-software og gem den i projektmappen. Tilføj et fysisk label med adresse og gruppe på hvert armatur under installation — det sparer timer ved fremtidig service.
Industrien anerkender dette problem bredt. LK.dk beskriver, hvordan et scan af en ny DALI-installation bør generere et grafisk overblik over alle armaturer og adresser — men dette forudsætter, at commissioning er udført korrekt fra starten [5].
Typiske commissioning-fejl:
Automatisk adressering uden efterfølgende manuel verifikation af placering
Manglende test af alle scener og grupper efter opsætning
Ingen dokumentation af sensor-kalibrering og setpunkter
Glemte nødbelysningsfunktioner i DALI-systemet (Part 202)
Bedste praksis for DALI lysstyring i 2026
En succesfuld DALI lysstyring-installation i 2026 kræver systematisk planlægning, korrekt komponentvalg og grundig commissioning — og helst en partner med multi-protokol erfaring, når systemet skal integreres med bygningens øvrige styring.
Planlægning og komponentvalg
Start med projekteringen. Mange problemer kan undgås, hvis systemets arkitektur er gennemtænkt, inden første kabel lægges.
Kortlæg zoner og scener: Definer hvilke rum og zoner der skal styres uafhængigt, og hvilke scener der er nødvendige
Beregn antal enheder pr. segment: Hold dig under 60 enheder pr. segment for at have buffer til fremtidige tilføjelser
Vælg DALI-2-certificerede produkter: Verificér certificeringen på DALI Alliance's hjemmeside [2]
Planlæg buslayoutet: Undgå stjernetopologi — brug linje- eller trætopologi for stabil kommunikation
Dimensionér DALI-strømforsyningen korrekt: Beregn strømforbruget for alle tilsluttede enheder
Carlo Gavazzi, der leverer integrerede DALI-løsninger til bygningsautomatik, understreger vigtigheden af præcis regulering og korrekt systemdimensionering som grundlag for energieffektive anlæg [6].
Integration og fremtidssikring
I 2026 er DALI sjældent et isoleret system. Det integreres typisk med bygningens øvrige styring via gateways og åbne protokoller.
Vores team hos K.A. Tech anbefaler følgende tilgang til integration:
DALI til KNX: Brug en DALI-KNX gateway til at integrere lysstyringen i bygningens overordnede automatik
DALI til BACnet/Modbus: Relevant for bygninger med BMS (Building Management Systems), hvor energidata skal eksporteres
DALI til Casambi: Trådløs styring via Bluetooth mesh kan tilføjes som et lag oven på DALI-infrastrukturen
IoT og cloud-dashboards: Energidata fra DALI-2 Part 3xx-enheder kan logges og visualiseres i realtid
Pro Tip: Vælg en gateway-løsning, der understøtter flere protokoller i samme enhed. Det reducerer kompleksiteten og giver dig én konfigurationsflade for hele systemet — frem for separate gateways til hvert protokol.
Byggematerialer.dk fremhæver, at DALI-2 er den fremtidssikrede løsning, der understøtter krav til energirapportering og IoT-integration, som bygningsejere og myndigheder i stigende grad stiller i 2026 [7].
Vores erfaring viser, at projekter med klar integrationsplan fra starten leverer 30-50 % hurtigere og med langt færre servicebesøg efterfølgende. Det er ikke et spørgsmål om teknologi alene — det er systematik og faglig viden om, hvordan protokollerne spiller sammen.
Kilder og referencer
LK.dk, "KNX og DALI: Intelligent Lysstyring med Fleksible Løsninger", 2025
Carlo Gavazzi, "DALI lysstyring for intelligent og effektiv belysning", 2025
Byggematerialer.dk, "Er din lysstyringsløsning fremtidssikret med DALI-2?", 2024
Teamtronic, "Den ultimative guide til DALI-lysstyring", 2024
Ofte stillede spørgsmål om DALI lysstyring
1. Hvad er forskellen på DALI og DALI-2?
DALI-2 er den opdaterede version af DALI-protokollen med obligatorisk produktcertificering og understøttelse af inputenheder som sensorer og trykknapper direkte på bussen. DALI-1 mangler den formelle certificering, hvilket kan give kompatibilitetsproblemer mellem produkter fra forskellige fabrikanter. Til alle nye installationer anbefales DALI-2 pr. 2026 [2].
2. Hvor mange armaturer kan man tilslutte til ét DALI-segment?
Et enkelt DALI-segment understøtter maksimalt 64 individuelle adresser. I praksis anbefales det at holde sig under 60 enheder pr. segment for at have buffer til fremtidige tilføjelser. Har du et større anlæg, kan du opdele det i flere segmenter og forbinde dem via en DALI-controller eller gateway [1].
3. Kan DALI lysstyring integreres med KNX eller BACnet?
Ja, DALI integreres med KNX, BACnet, Modbus og Casambi via dedikerede gateways. KNX og DALI er en særlig populær kombination, hvor KNX håndterer den overordnede bygningsstyring og DALI tager sig af den præcise lysstyring. Denne kombination giver fuld kontrol over hele bygningens tekniske installation fra én platform [5].
4. Hvad koster det at installere DALI lysstyring?
Prisen afhænger af anlæggets størrelse, kompleksitet og valg af komponenter. DALI-drivere koster typisk mere end standard LED-drivere, men den reducerede kabelomkostning og lavere installationstid opvejer ofte meromkostningen. Med dokumenterede energibesparelser på 40-70 % er tilbagebetalingstiden typisk 3-5 år for erhvervsbygninger.
5. Hvad er DALI-bus, og hvordan installeres den korrekt?
DALI-bussen er det to-ledede kabel, der forbinder alle enheder i systemet. Det kan løbe parallelt med strømforsyningskablet og kræver en dedikeret DALI-strømforsyning. Maksimal buslængde er 300 meter pr. segment. Brug linje- eller trætopologi, undgå stjernetopologi, og sørg for korrekt potentialudligning for stabil kommunikation [3].
6. Kan DALI styre nødbelysning?
Ja. DALI Part 202 specificerer styring af nødbelysningsenheder (emergency lighting). Det giver mulighed for automatisk test, statusrapportering og dokumentation af nødbelysningens funktionalitet direkte fra DALI-controlleren — et krav i mange kommercielle bygninger og særligt relevant i forbindelse med EN 50172-standarden for nødbelysning.
7. Hvad sker der, hvis DALI-controlleren fejler?
Hvis DALI-controlleren fejler, forbliver armaturer typisk i den sidst kendte tilstand. De fleste DALI-drivere har en fail-safe-funktion, der enten holder lyset tændt eller aktiverer et foruddefineret scenarie. For kritiske anlæg anbefales redundante controllere eller en UPS-løsning til at sikre kontinuerlig drift.
8. Hvem udfører DALI commissioning i Danmark?
DALI lysstyring commissioning udføres af specialiserede el-installatører og systemintegratorer med erfaring i DALI-protokollen. K.A. Tech tilbyder commissioning, fejlfinding og dokumentation af DALI-anlæg med både fjernstøtte og on-site assistance, typisk med 4-timers prioriteret responstid på support-henvendelser.
Konklusion
DALI lysstyring er i dag den dominerende standard for intelligent belysningsstyring i erhvervsbygninger, og med DALI-2 er systemet mere robust, interoperabelt og fremtidssikret end nogensinde. Protokollen kombinerer præcis individuel styring med energirapportering, fejldiagnostik og åben integration med andre bygningssystemer.
Men teknologien er kun så god som dens implementering. Korrekt commissioning, præcis dokumentation og en gennemtænkt integrationsplan er det, der adskiller et anlæg, der leverer 70 % energibesparelse, fra et anlæg, der aldrig når sit potentiale.
K.A. Tech hjælper el-installatører og erhvervskunder med netop dette: teknisk integration, commissioning og fejlfinding af DALI lysstyring på tværs af åbne protokoller, uden leverandørlåsning. Vi arbejder med DALI-2, Casambi, KNX, BACnet og Modbus — og vi har erfaringen til at få det til at virke, også når projektet er komplekst.
Usikker på dit systems konfiguration, eller skal du i gang med et nyt DALI-projekt? Kontakt os for en teknisk samtale om dine muligheder.
